(tr)uSDX rádió és a digitális üzemmódok

Megpróbálom bemutatni, hogy az 5W QRP (tr)uSDX kis rádió adóvevő milyen jól is használható a digitális üzemmódokhoz akár kitelepülés vagy nyaralás alkalmával.

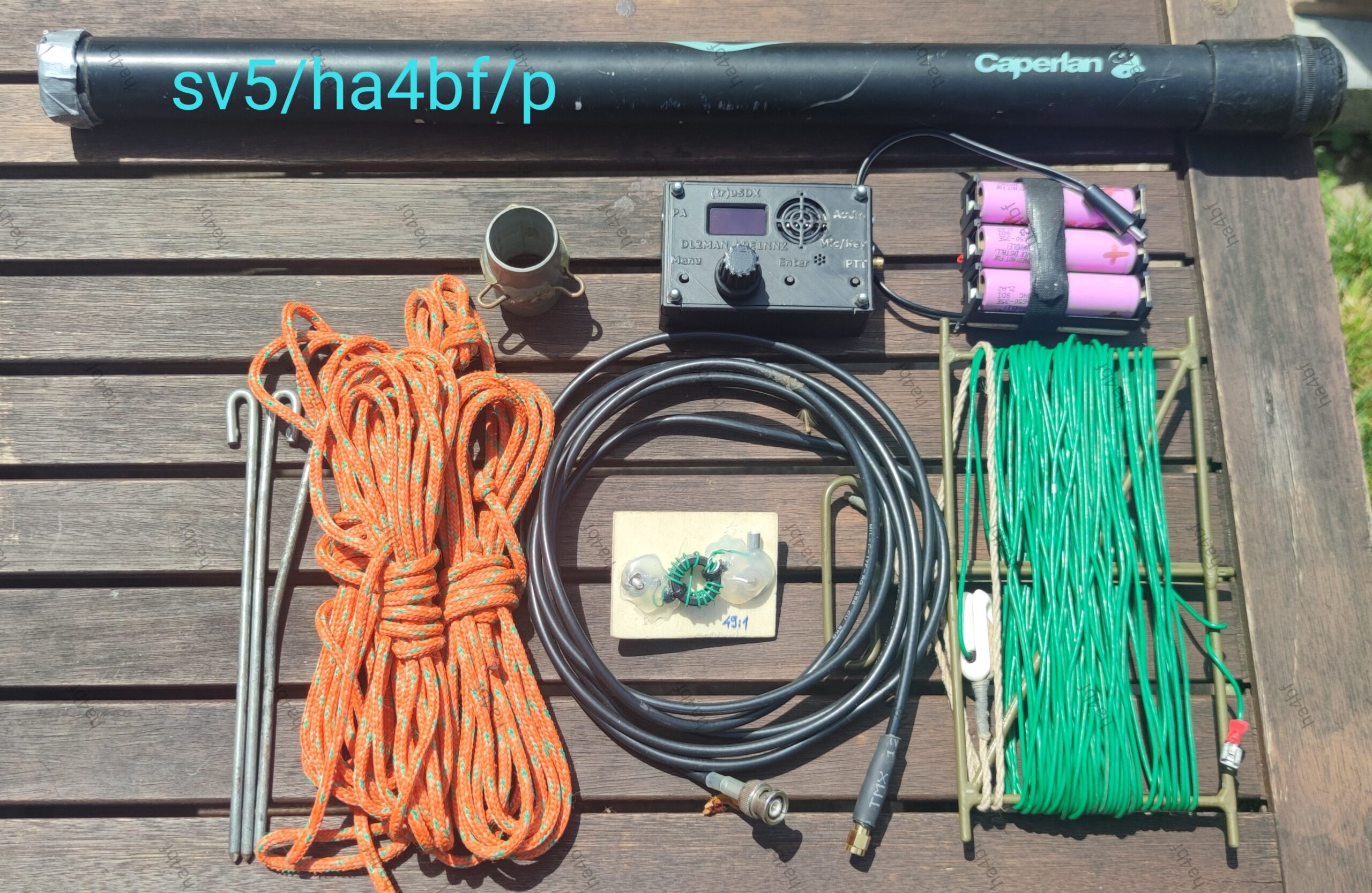

Hozzávalók (az én esetemben):

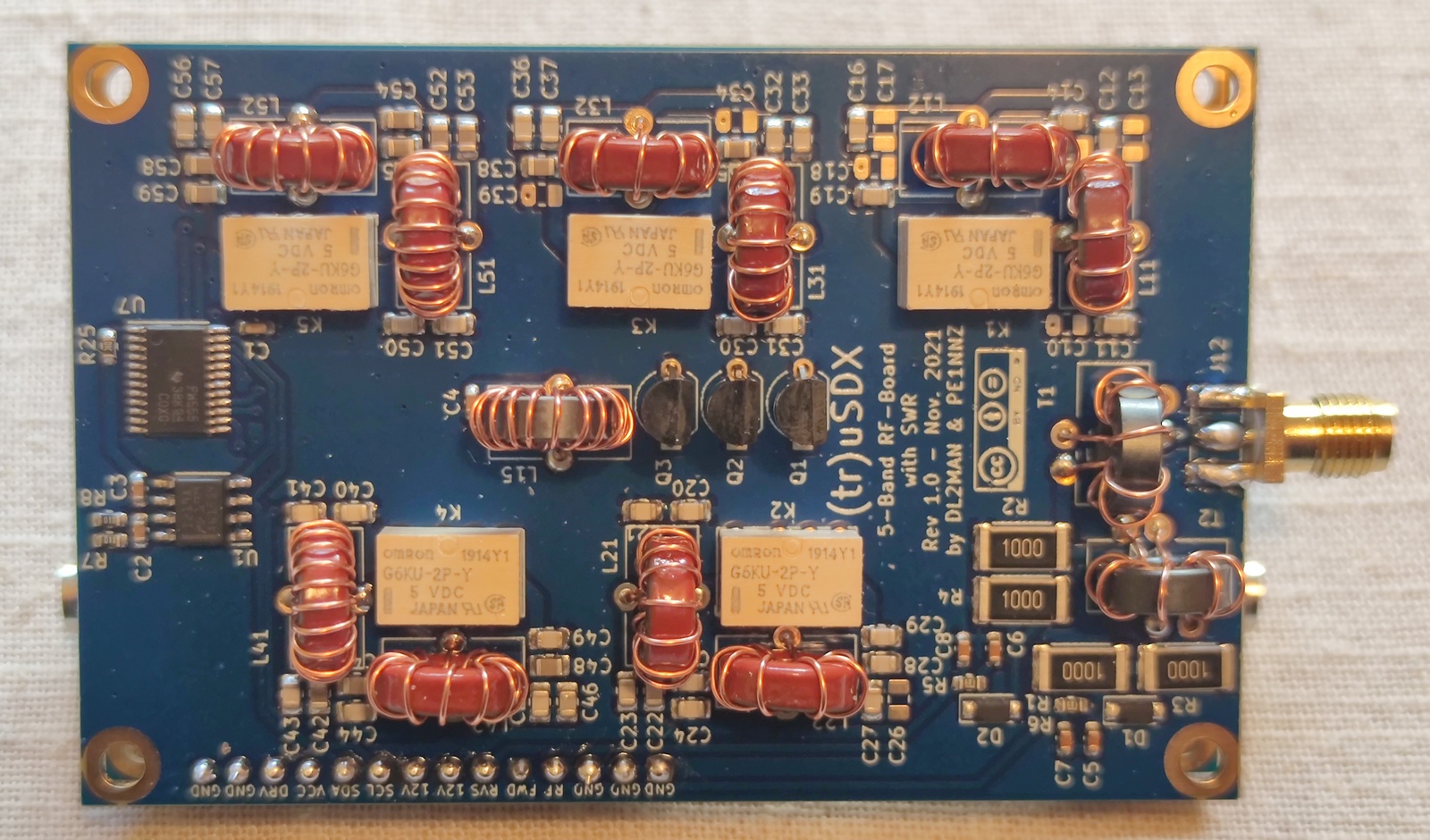

– (tr)uSDX trx alsó sávos kiszerelésben (ez az alap kiépítés amivel meg lehet venni)
– tápellátás 12V 4Ah akku + napelem (vagy éppen 3S 18650-es LiIon akkumulátor)
– mikroUSB kábel a CAT vezérléshez
– audio illesztő egység: 2db hangfrekvenciális elválasztó trafó, 1db 4 pólusú 3,5mm-es jack a laptopba, 2db 3 pólusú 3,5mm-es jack a rádióba
– végén táplált félhullámú antenna (49:1 balun, zöld katonai drót) + 6m-es spiccbot
– laptop (számítógép) Windows 10-el, WSJT-X v2.5.4

Ezzel a felállással az a baj, hogy az antenna megy 7, 14, 21, 28 MHz-en tuner nélkül is jó SWR-el, míg a rádió az alábbi alsó 5 sávon működik: 3.5 , 5 , 7, 10, 14 MHz… Azaz marad a 7 és 14MHz 🙂

A hangfrekvenciás illesztó bekötése a következő:

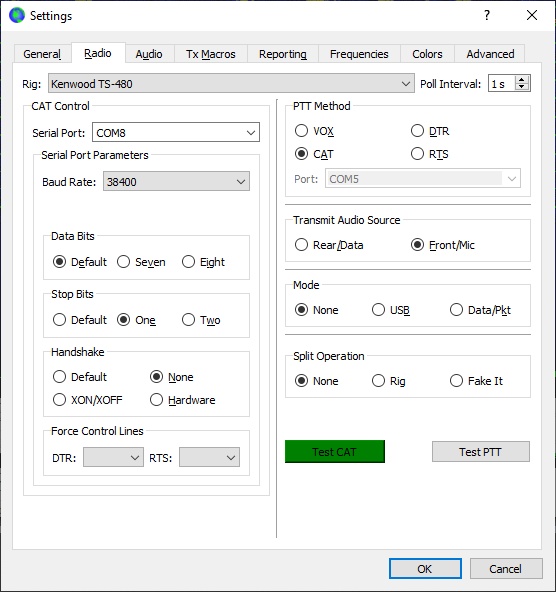

A WSJT-X beállítása a (tr)uSDX-hez: CAT vezérlés a Kenwood TS-480 készülékhez, 38.4kbaud [8bit, 1 stop, none], PTT CAT-el vezérelve, audio bemenet mikrofon (nálam a +20dB-os erősítés jött be)…

Ami elsőre egy kicsit elborzasztott. A laptopom az otthoni FT-991a-val tökéletesen működött a WSJT-X-el.
A (tr)uSDX-el is jöttek az állomások, de vízesésen is az látszódott, hogy a vett jelszintek egyre csökkentek, és a vízesés sem úgy nézett ki, mint ahogyan annak ki kell néznie.

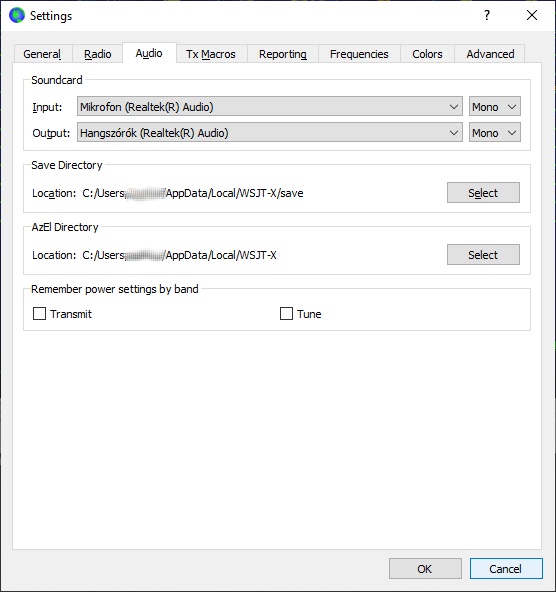

Emiatt a Windows 10 hang bemenet/mikrofon beállítása környékén kezdtem el keresgélni, hogy nem-e a mikrofon jelét veszi-e vissza a Windows. De az fixre volt állítva. Ekkor jött egy gondolat, az FT-991a-hoz a gép telepíti a rádióba épített usb-s hangkártya driverét és azt használja. Jelen esetben viszont a laptop hangkártyáját használom, amihez a driver a Windows sajátja volt. Szóval megkerestem a HW-hez kapcsolódó, a hangkártya gyártói drivert (a laptop gyártójának az oldalán). A driver telepítés a Windows újraindítása után még beállítottam a 2 képpel fentebbi beállításokat. Mint kiderült a jó beállításhoz a mintavételi frekvenciát 44,1kHz (16bit)-re kell visszavenni a default 48k-ról és az összes javító/módosító algoritmust ki kell kapcsolni.

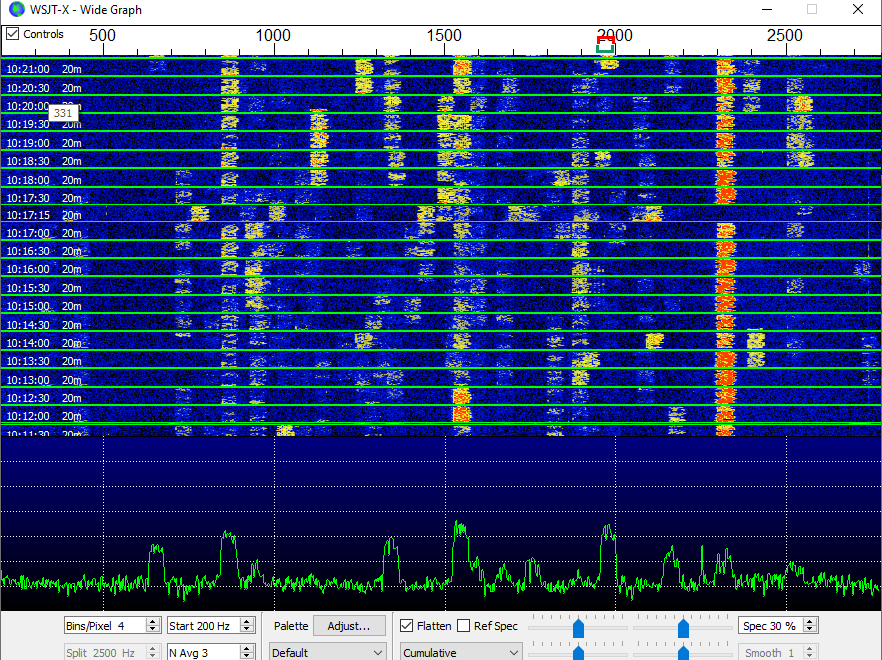

Az eredmény magáért beszél…

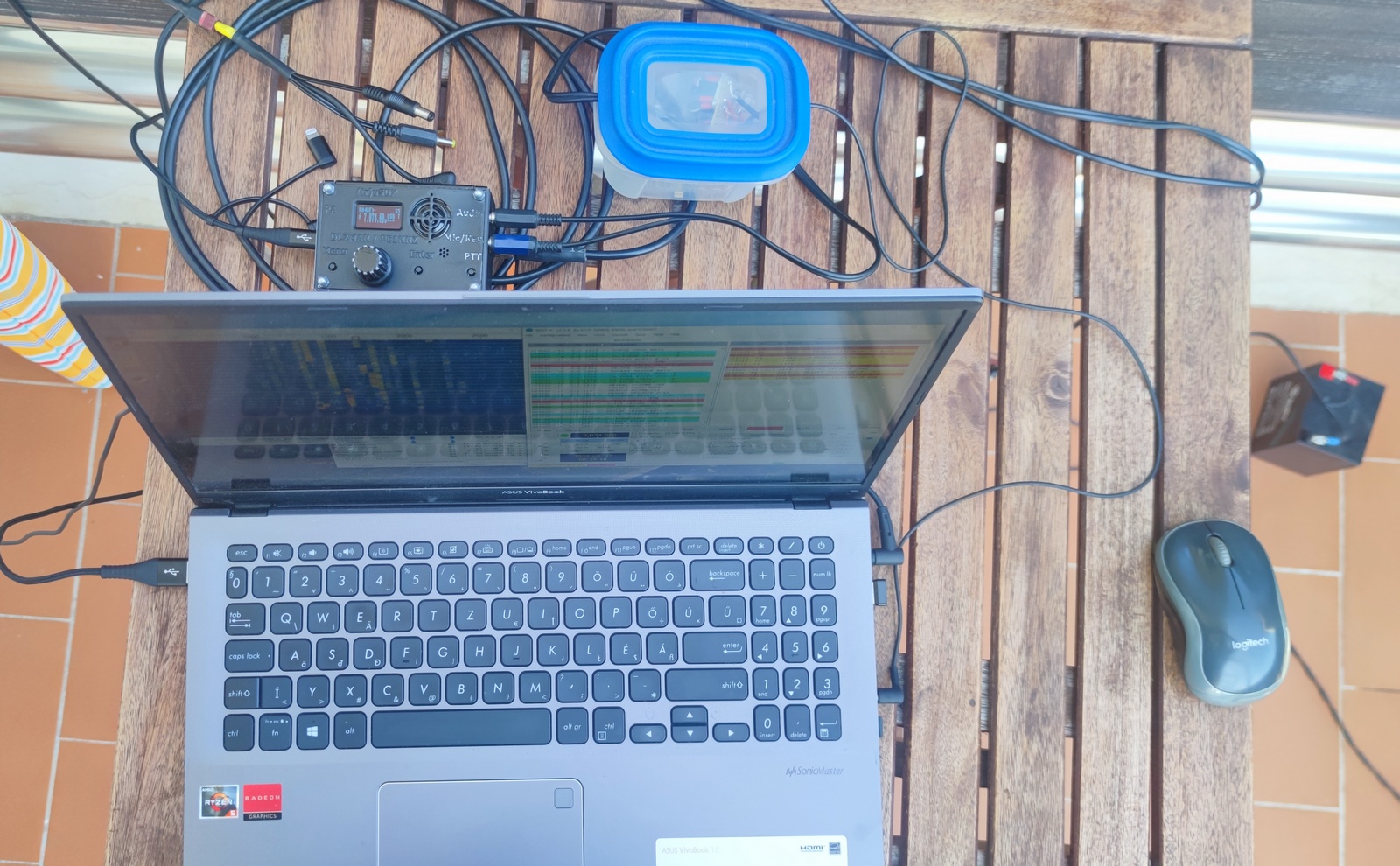

Nemrégiben I5/HA4BF/P hívójellel San Vincenzo-ból 4 nap alatt 115db digitális üzemmódú összeköttetést sikerült naplózni 40 és 20m-es sávon a leírásban szereplő összeállítással. Természetesen ez az ellenállomások eredménye is.
