Kenwood TH-F7E

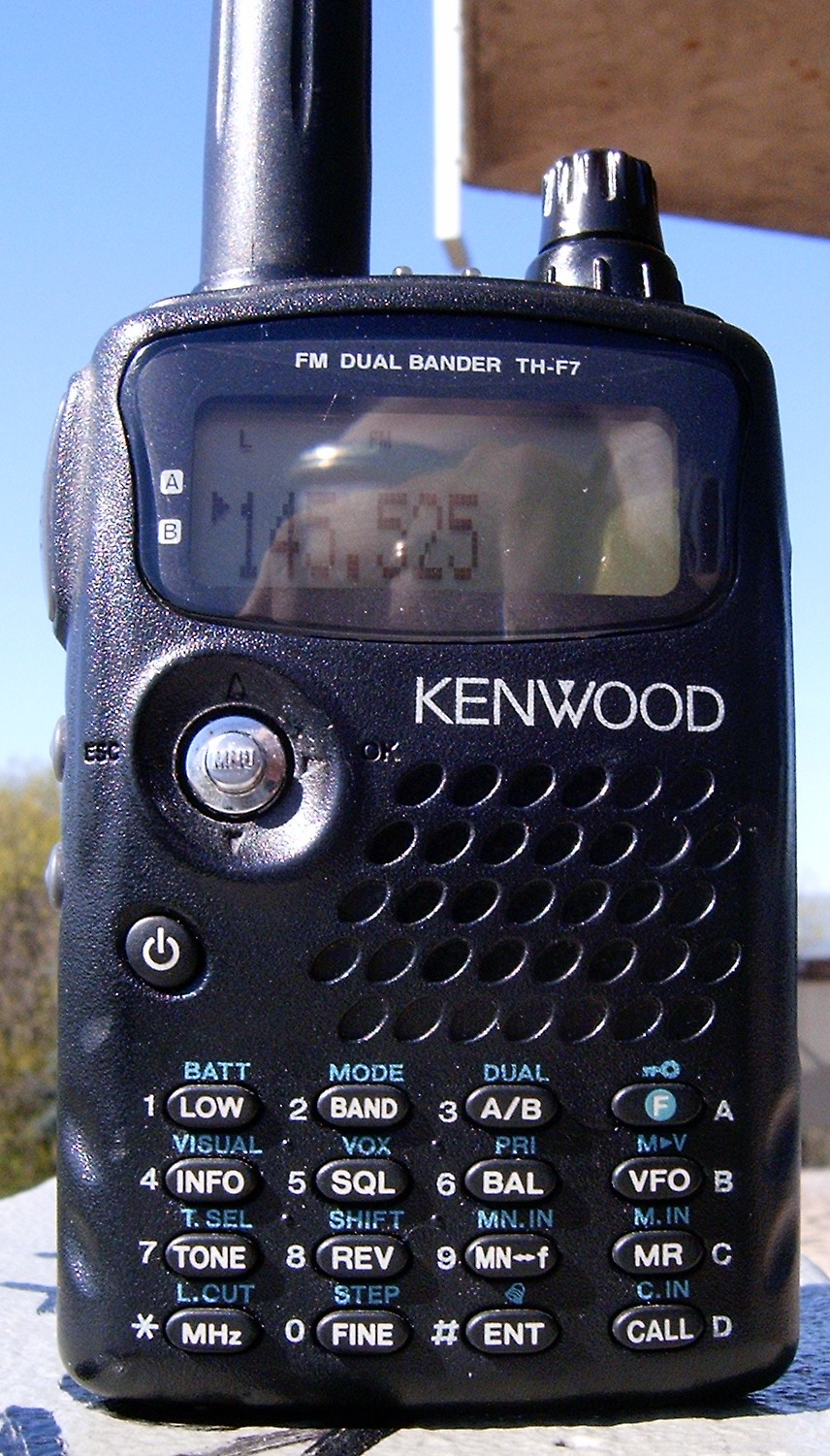

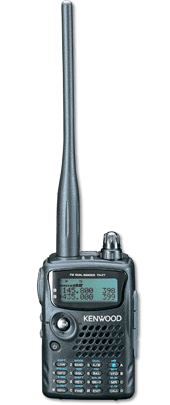

TH-F7E – a Kenwood szuper-kompakt FM duál-sávos készüléke. [kép] [kép2]

A készülék méretei 58*88*29 mm (szél.*mag.*mély.)
Ez az FM duál-sávos (144/430 MHz) készülék, két csatornás vételi képességgel, 16-gombos billentyűzettel, multi-scroll gombbal, és nem kevesebb, mint 434 memóra-csatornával rendelkezik.

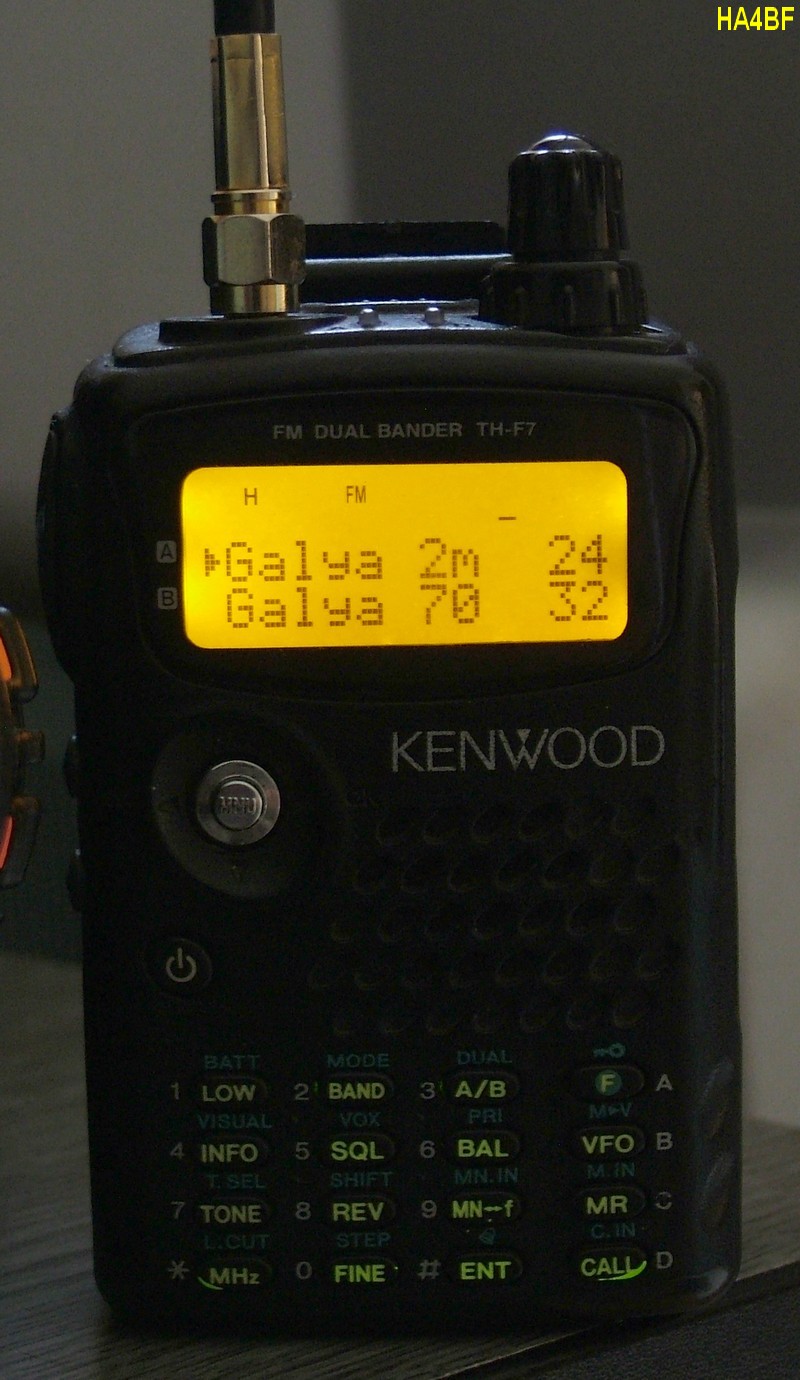

További jellemzői a beépített ferrit antenna AM műsorszóró adók vételére, a háttér-világítású LCD és a lítium-ion akkumulátor.
Kicsi mérete ellenére, ellenáll a szabadtéri használat zord körülményeinek, miközben remek teljesítményt nyújt.

Legfontosabb jellemzői:
* Párhuzamos, 2 frekvenciás vétel, akár ugyanazon a sávon
* 0.1-1300 MHz vételi sáv (Sub-B sáv)
* FM, WFM, AM és SSB/CW vételi módok
* 7.4 V-os, 1550mAh-s lítium-ion akku, amely 5W-os kimenő teljesítményt tesz lehetővé.
* csomagkapcsolt mód támogatása 1200/9600 bps (külső TNC segítségével)
* Billentyűzár
* CTCSS (42 kód), DCS (104 kód) és 1750 Hz-s hang támogatása
* Egy frekvenciás működés esetén nagy karakterek használata a kijelzőn
* Adásidő korlát (TOT) és automatikus kikapcsolás (APO) funkció
* Jelosztó (ATT) funkció
* Beépített VOX funkció
* MIL-STD 810 C/D/e szabványok teljesítése (ellenállás a rezgéssel,ütéssel,páratartalommal és gyenge esővel szemben)

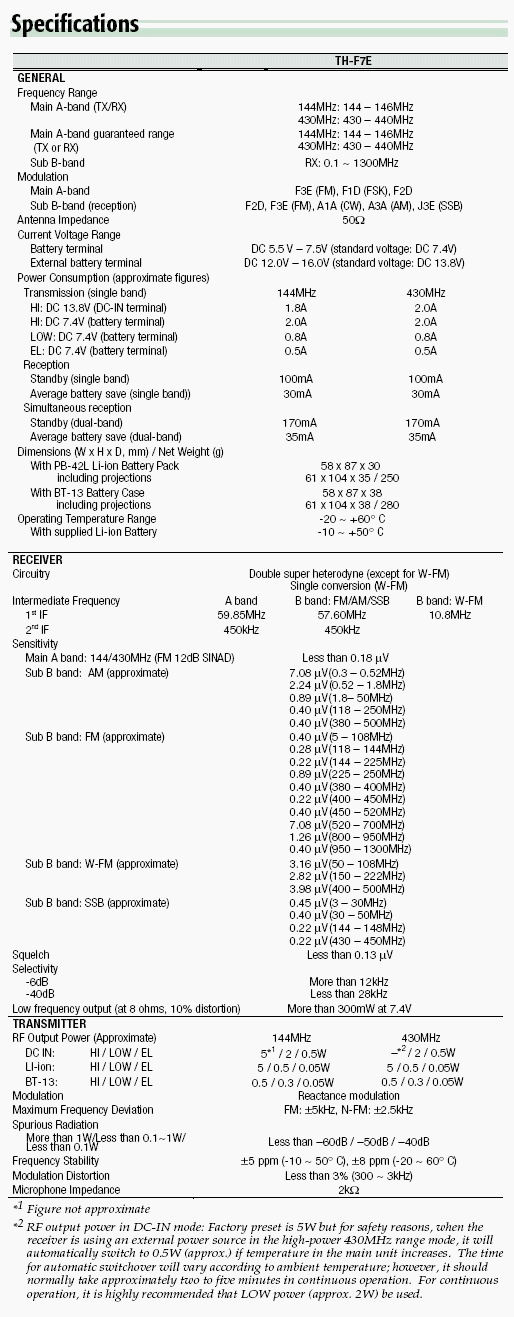

adatlap


És most egy kis tapasztalat:
A készülék teljesen feltöltött akkuval kibír több órás 5W-al történt hegycsúcs aktiválást is. Az antenna csatlakozója SMA, könnyedén beszerezhető hozzá SMA-BNC átalakító, bár a méretek miatt nekem jobban “bejött” az a fajta átlalakító amikor az SMA dugó és a BNC aljzat között van kb. 10-15cm-es kábel is. A gyári antennánál láttam már jobban működő gyári antennát is. Nagy DX-et RH vételben ne várjon senki sem a beépített ferrit antennától, de jó antenna (sávra méretezett) csatlakoztatása esetén (és a belső ferrit antenna menüből való kikapcsolása után) nagyon jó megfigyelő készülék válhat belőle, amennyiben a környéken nincsen nagy térerőt produkáló egyéb adó (pl. KH rádióadó)
Nyitott állapotban PMR-re is kiválóan használható (6.25kHz csat. raszter, narow FM), főleg, hogy a “Low” középső teljesítmény állásban a kimenő teljesítménye 500mW valamint rendelkezik keskeny sávú FM beállítással is mind vételi mind adás oldalon. (DE ez NEM PMR készülék!!!)

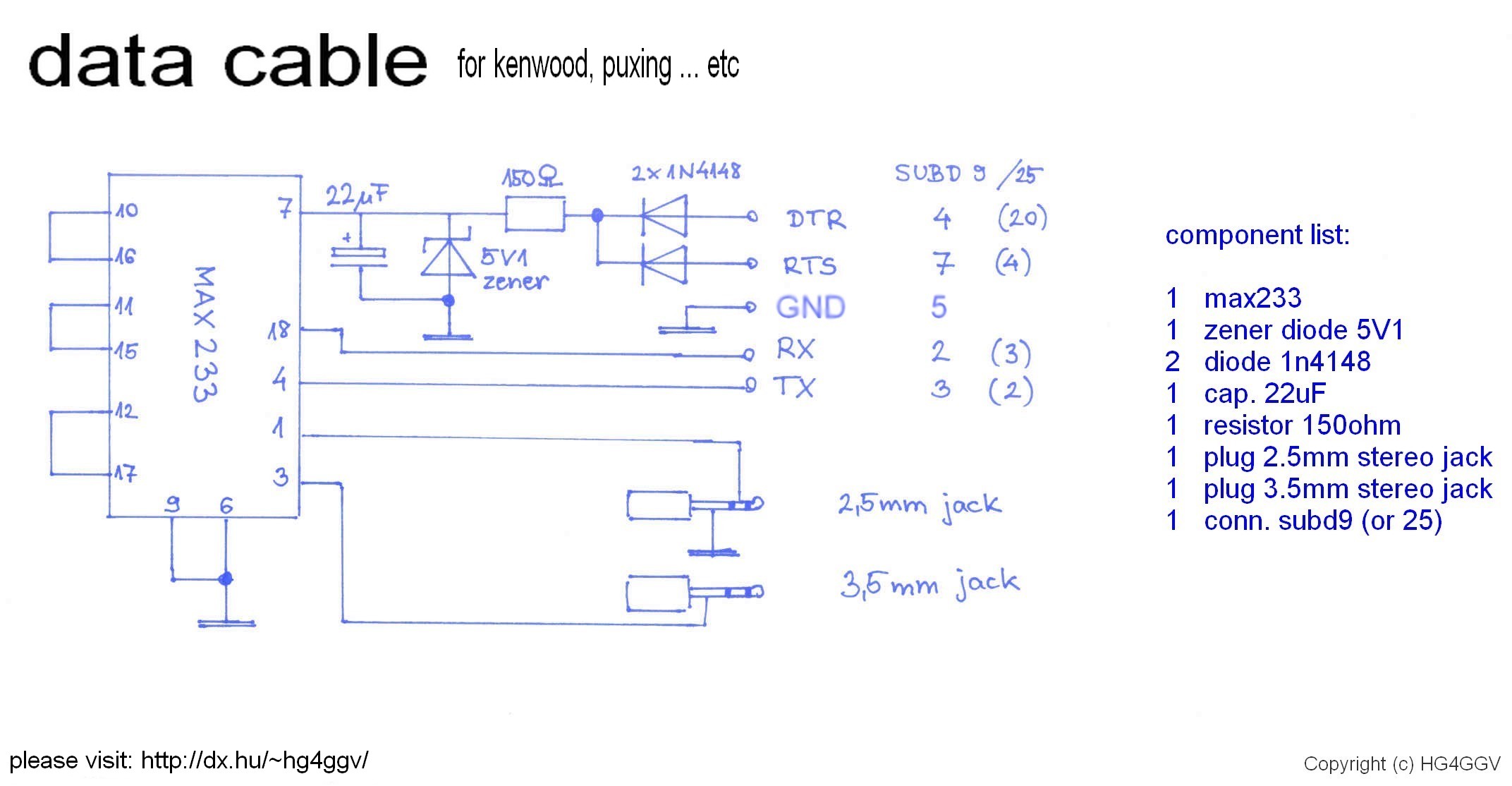

Kicsit furcsa a kenwood és társainak mikrofon/hangszóró a többi készülékhez képest fordított csatlakozója (bár ez megszokás kérdése) programozáshoz nyugodtan használható a max232 és társaival felépített szintillesztő áramkörös adatkábel (bekötésre ügyelni kell, lásd lenn a linket).
Jól használható scan funkció mellet van ctcss és dcs scan is. Egyszerre figyelhető 2 csatorna (A/B), melyek között a hangerő balance állításával külön is beállítható.

A készülék programozásához ingyenesen letölthető software.

Ehhez használható ez a kábel is!

A gyári oldal itt elérhető.

Módosítások és kábelrajzok itt is elérhetők.

Módosítások, rajzok, egyebek itt.

A készülék brossúrája 700kB pdf,
kapcsolási rajza 2MB pdf,
használati utasítás (angol – english) 1MB pdf,
használati utasítás (spanyol – spanish) 890kB pdf,
használati utasítás (magyar) 11MB pdf. (egyelöre nem elérhető kérd e-mail-ben, ha szükséged van rá)







Created by HA4BF
